APF工作原理

APF有源電力濾波器通過外部電流互感器（CT），實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波功能。

產品特點

綠色化

·效率高達97%

·增強型控制算法

·效率更高的三電平拓撲

·基于精確模型的熱設計和結構優化

模塊化

·N+1冗余，顯著提高系統可靠性

·流水線生產，更出色質量保證

·減小系統單故障點

·靈活并聯，適應不同工況

智能化

·人機界面，觸摸屏圖形顯示

·遠程網絡監控功能

·多機并聯集中監控功能

小型化

·小體積，占用空間少，靈活適應不同工況

·安裝創新，壁掛式或機架式安裝

·使用更少的原材料，保護環境

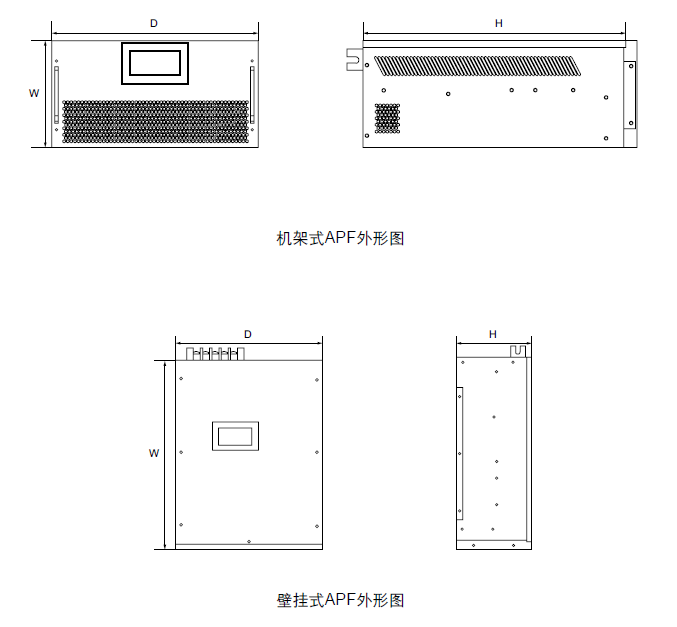

APF安裝尺寸

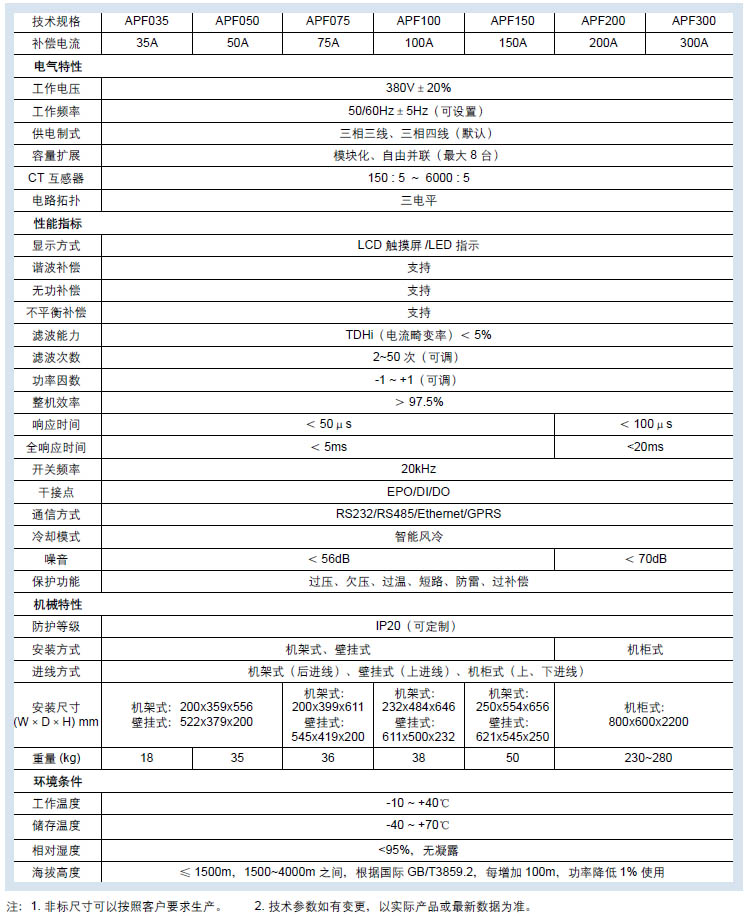

APF主要技術參數
