工作原理

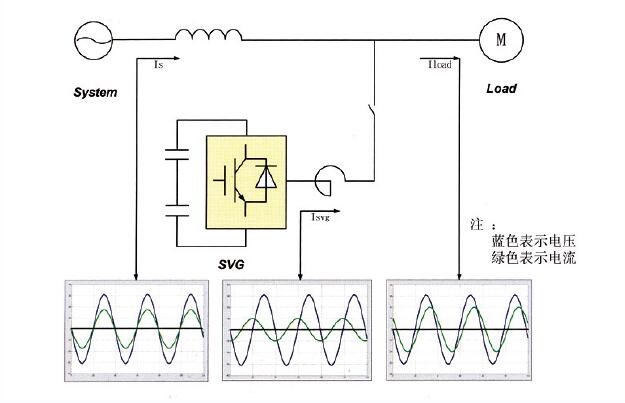

靜止無功發生器（SVG：Static Var Generator )是指將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以是該電路吸收或者發生滿足要求的無功電流，實現動態無功補償?shù)哪康摹Ｋ悄壳跋冗M(jìn)的無功補償裝置，它不采用不大容量的電容、電感器，而是通過大功率電力電子器件的高頻開關實現無功能量的變換，解決了傳統無功補償存在諧振和響應時間慢等問題。

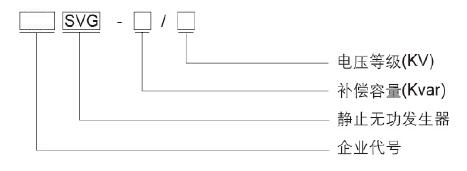

型號說明

技術特點

響應速度快：

響應時間≤5ms，SVG從額定感性無功功率到容性無功功率相互轉換時間版短，可以滿足沖擊性負荷的補償。

安全性能高：

SVG運行時被控制為電流源，不存在與系統阻抗發生諧振的可能性，安全性更高。

補償功能靈活多變：

SVG可實現負載無功補償，諧波補償，負載不平衡補償，無功諧波和不平衡同補。

諧波含量低：

VG采用了PWM技術和多重化控制技術，與TCR型SVC相比，諧波含量極低，對電網不會產生二次污染。

占地面積較小:

SVG采用直接PWM電流控制技術，其輸出電流波形和相位完全可控，能夠在額定的范圍內運行。由于無須大容量的電容器和電抗器做儲能元件，SVG占地面積大只有相同容量SVC的50%。
