產品概述
GP系列工頻在線式UPS,容量從10KVA~400KVA,該產品專為大型機房、數據處理中心、制造業、石化系統、冶金系統、電力系統等設計的工業級UPS。它采用雙轉換純?cè)诰€式架構設計,智能化IGBT模塊、SPWM脈寬調制和多CPU控制處理技術,可擴容多達8臺的并機運行,為重要負載保駕護航。
性能特點
●采用第六代IGBT和高速靜態開關切換技術,可靠性穩定性更好。
●采用LCD顯示,有多種語言可選擇,實現人機對話功能,多達128個事件狀態報警信息。
●直觀的LED指示,工作狀態一目了然。
●輸出電壓可設置(相電壓200~240VAC)。
●UPS可連接到各種配電系統(整流輸入不須中線)。
●可帶2路不同的(不須隔離)市電輸入(整流和旁路)。
●反饋保護,在市電中斷后,防止電流對輸入端的影響(歐洲標準EN/IEC60240)。
●并機UPS可共享同一組后備電池。
●并機UPS無主從機關系,單機UPS插入并機卡,連接通訊線,即可實現并機,實現智能化并機,無需并機旁路柜。
●大小功率UPS可自由并機,負載大小自動分配。
●具有分布旁路的并聯功能,在閉環并機系統內某一通信信號被切斷,不會造成UPS并機系統切換到旁路狀態,真正實現冗余并機的高可靠性。
●電池可靠性高(自動電池測試): 溫度補償充電特性,低紋波(<1% C10)。
●具有輸入過壓、欠壓、浪涌保護,電池過充、過放、輸出過載、短路保護及過溫保護等多種保護和報警功能。
●動態特性,采用瞬時控制方式和有效值等多種反饋控制,實現了高動態調節,減小輸出電壓失真度。
●可選配輸入諧波濾波器或12脈波整流器,有效地抑制輸入的諧波污染,提高UPS的輸入功率因數。
●個性化的設置,可根據用戶要求對UPS進行工作狀態設置,用戶可選UPS工作模式、ECO節能工作模式、EPS工作模式。

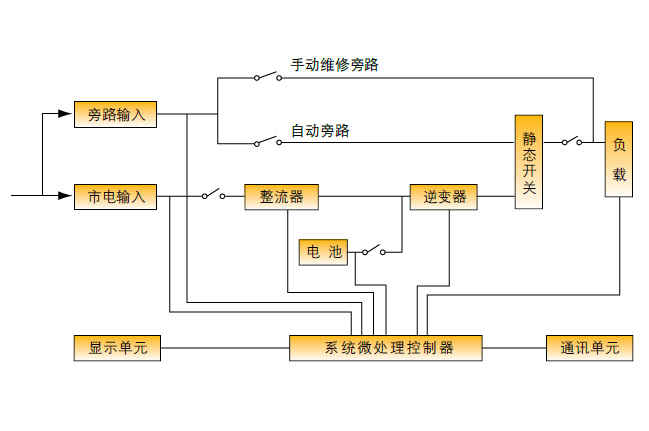

原理圖

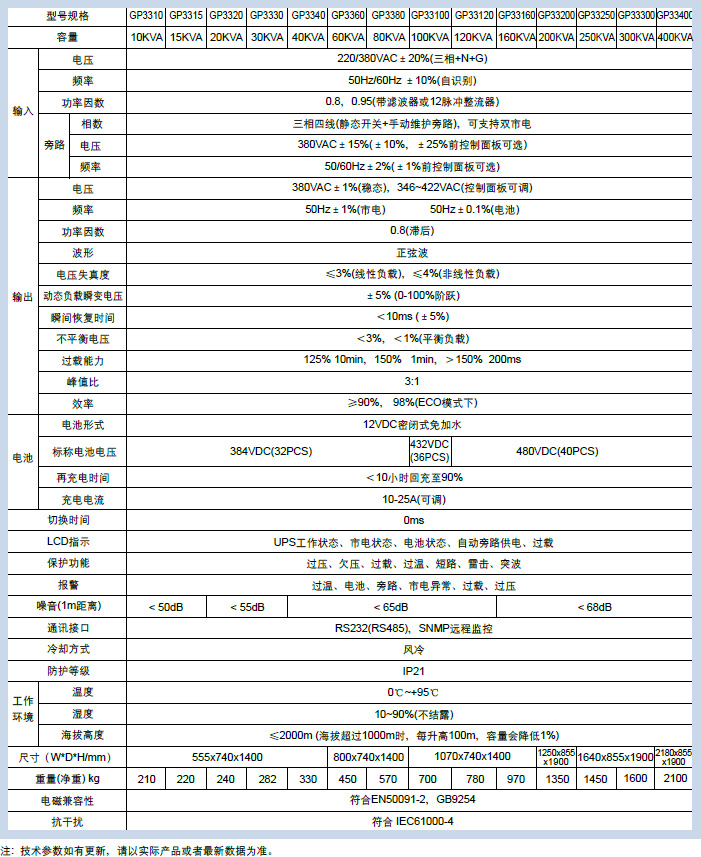

主要技術參數
