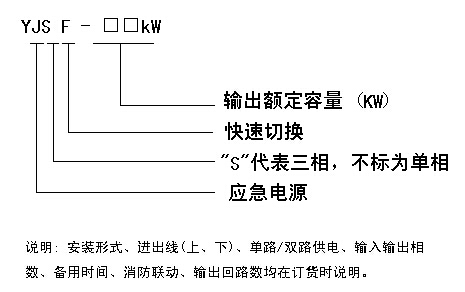

型號說明

產品原理

當市電正常時，由市電經過互投裝置給負載供電，同時充電器給備用電池進行智能充電。當市電斷電，或超過正常電壓的20%時，由控制器提供逆變信號，啟動逆變電源，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將自動恢復電網供電。

產品特點

□具有工作效率高，正常工作時(>99％)

□抗過載能力強

□使用壽命長，主機壽命20年以上

□適用能力強，可用于各種惡劣工作環境

□具有自檢監控功能

□LED、LCD顯示和聲音告警，工作狀態一目了然

□具有過壓、欠壓、過流、短路等保護功能

□智能電池充電管理功能，可實現均浮充自動轉換，有延長電池壽命

□自動監控電池工作狀態，具有電池速放自動保護

□具有消防聯動功能，可透過RS232或RS485接口，可實現遠程監控

□模塊化結構設計，維護方便

具體規格

YJF: 0.5、1、1.5、2、3、4、5、6、7、8、9、10kW等

YJSF: 2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200kW等

備用時間

可按設計要求配置，如30、60、90、120、180分鐘

安裝形式

落地式、掛式、嵌式三種。

HID燈具專用電源

氣體放電燈的特性均為斷電熄滅后要等其冷卻后才能重新啟動，所以光源要延時較長一段時間才能再次點亮。在某些不能斷光源的重要場合使用此類燈具將受到極大的限制，例如體育場館、公路隧道、生產廠房等大空間的照明。采用HlD燈具專用YJF/YJSF電源可保證高壓鈉燈、汞燈等高強氣體放電燈不會掉電。其工作原理是在主電源和后備電源轉換時，采用續流原理，使HlD燈具兩端的電壓、電流保持連續性，實現真正的無縫轉換供電。因為在由市電到逆變或者逆變到市電的轉換過程中，作用于HlD光源兩端的電壓、電流都是連續的，在主備電轉換前后作用于光源兩端的能量沒有發生改變，所以使得光源不會產生熄弧現象。同時由于采用能量不中斷供電方式，對HID燈的使用壽命也無任何影響。

其它設備專用電源

為保證醫療搶救設備、通信設備、計算機等設備在后備供電時能正常使用，對兩路供電電源的切換時間要求極為嚴格，一般在1.5-5ms之間，在兩路電源切換時間大于規定值時將發生丟失數據或設備停機現象。具有供電快速切換功能的醫療專用電源、通信專用電源等FEPS專用電源，由于它供電切換速度快(<5ms)，能保證數據類設備在供電切換時能不停機正常工作。尤其是它具有很強的負載適應性能，能驅動阻性、容性和感性負載，可替代在線式UPS電源．用于醫院、機房、生產車間、實驗室等場合。

具有快速切換功能的專用電源YJF / YJSF，工作為后備供電方式。當市電正常時，市電經過靜態開關直接為負載供電、機內的逆變器處于空載備用狀態。當市電故障時，靜態開關會快速將負載切換到逆變器上，由蓄電池經逆變后繼續為負載供電。當市電恢復正常時，靜態開關自動將負載切回到市電上。在切換過程中。采用了DSP控制技術與高速可控硅組成的快速切換裝置。DSP控制技術可在正常市電的一個周期內完成數百次采樣檢測并作出相應的數學分析，可快速偵測出市電出現的斷電、瞬時跌落、波形失真以及電壓過低等市電異常，并控制可控硅進行切換動作。

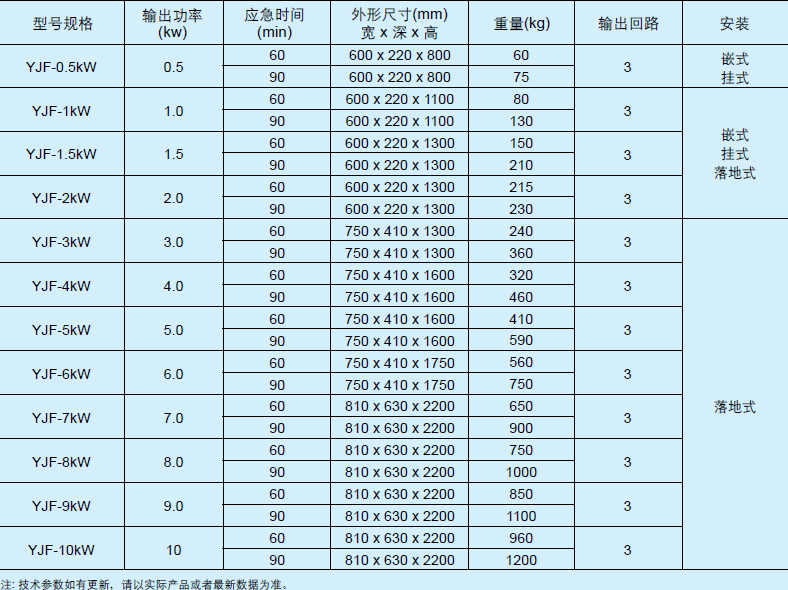

產品技術參數

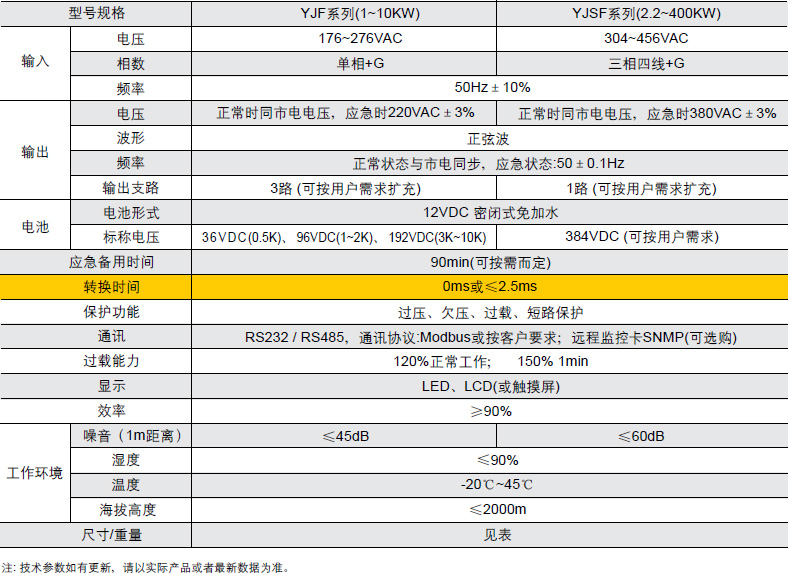

YJF系列EPS主要設計參數一覽表

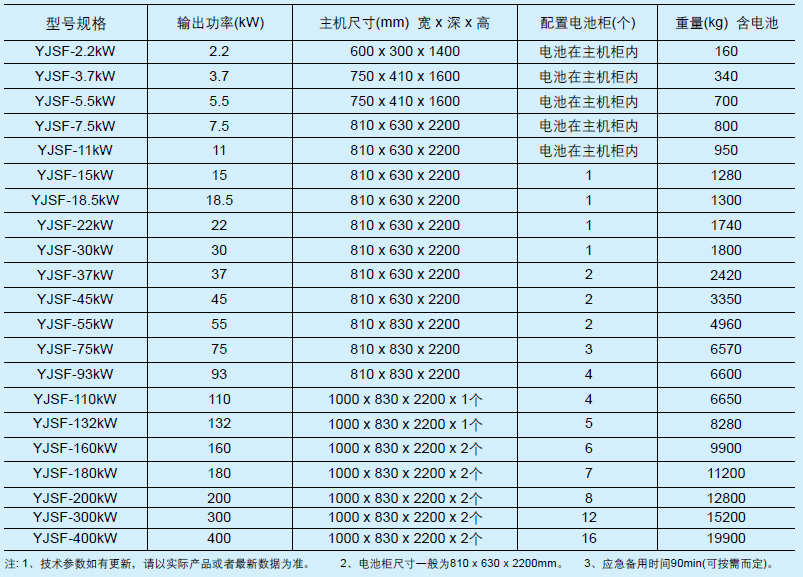

YJSF系列EPS電池配置及尺寸重量一覽表
